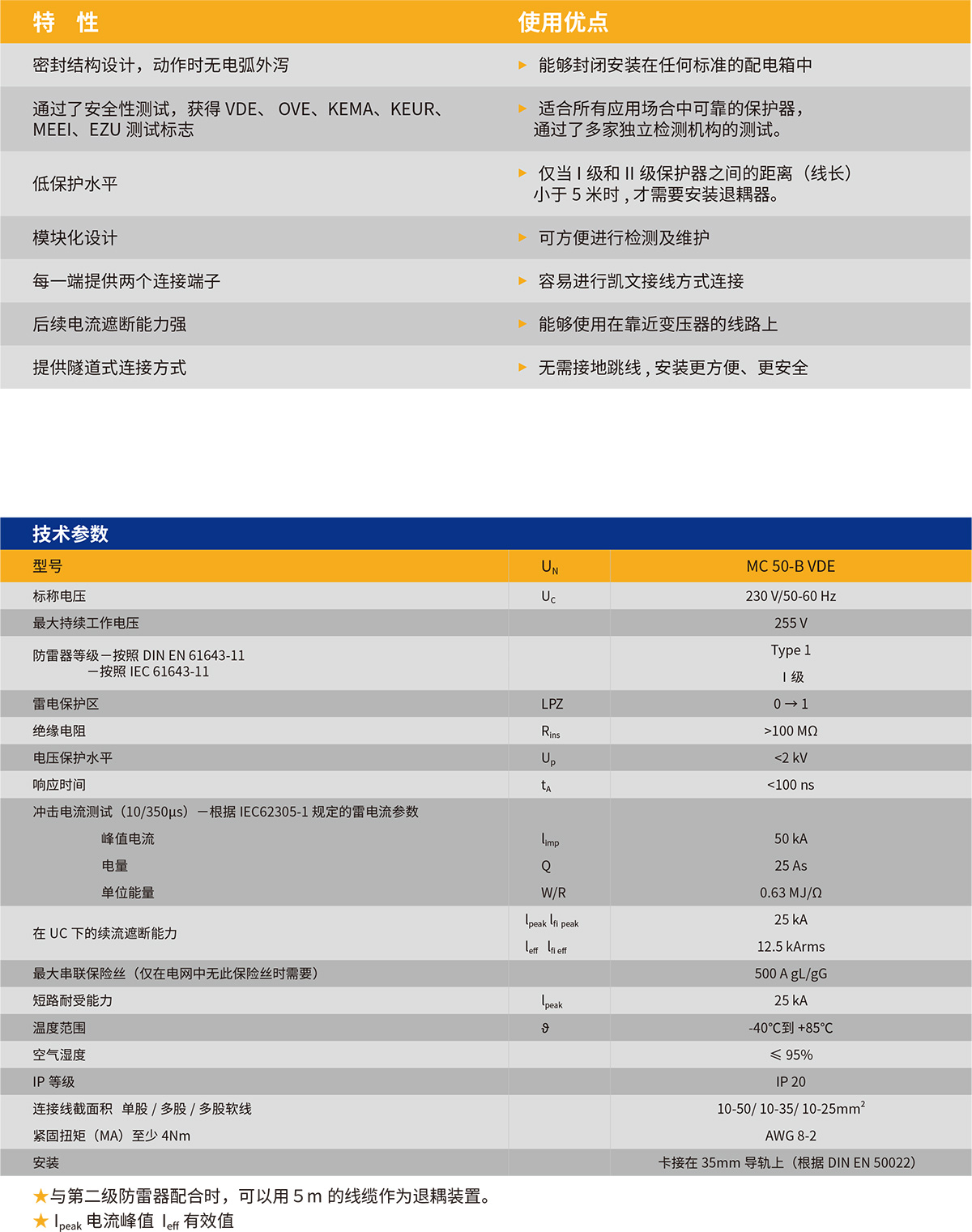

MC 50-B VDE 是一个插拔式多层火花间隙器件。该装置共由 9 层火花间隙组成， 这 9 层火花间隙是由 10 片高能石墨电极圆盘叠合在一起构成的，高耐热的特氟纶隔环， 可靠地保证了火花间隙内部的安全距离。用螺栓固定的压铸锌金属连接板，将火花间 隙组合在一起，限制在精确的位置上。9 层火花间隙中的 8 层间隙经过了大容量电容 控制，因而保证了精确设定的电压保护水平≤ 2kV。

MC 50-B VDE 由于独特地采用了密封设计结构，即使在动作时，也不会有外泄电 弧产生。因此，在安装时不必专门预留外泄电弧的空间。

该防雷器完全满足标准 DIN EN 61643-11 对 Type 1 类器件的要求，以及标准 IEC 61643-11（02.98）对Ⅰ级防雷器的要求。该装置设计使用于 0 区到 1 区之间（根 据 IEC62305-4 对雷电保护区的定义）。

对于建筑物内的雷电保护安装工程，MC 50-B VDE 提供电源线上雷电保护的等 电位连接。该保护器已经成功地通过了按照雷击电流参数规定的测试，（根据 IEC  62305-1）。

当雷电击中架空线时，MC 50-B VDE 可以提供足够的保护，所以该保护器也能够 被使用在电源通过架空线引入建筑物的供电系统中。

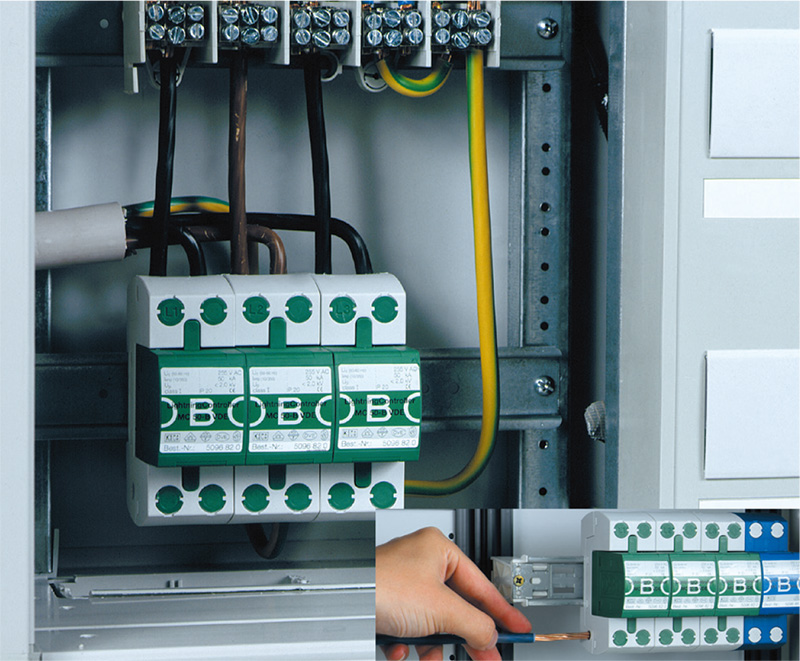

MC 50-B VDE 的外壳尺寸满足节省空间的 17.5mm 宽度模数的要求，所以该装 置容易安装。通过卡接在 35mm 导轨上的方式实现简便安装。MC 50-B VDE 的 L、N 和 PE 接线端，提供了两个接线端口，便于进行凯文接线方式。

注意

因为该保护器的火花间隙是封装的结构，所以在动作时，壳体外不会有电弧产生，安装时不必专门预留外泄电弧的空间。
